XGN-1 2（TT）型固體絕緣開關設備

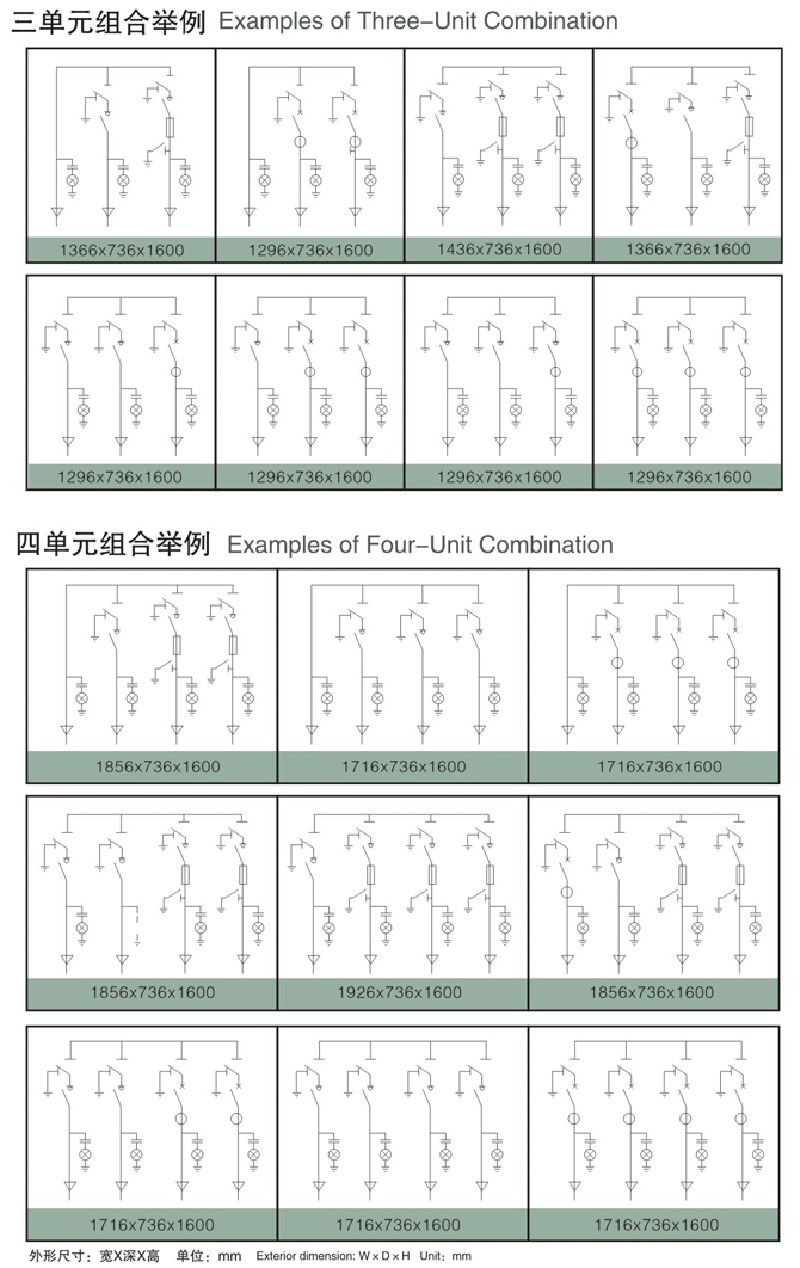

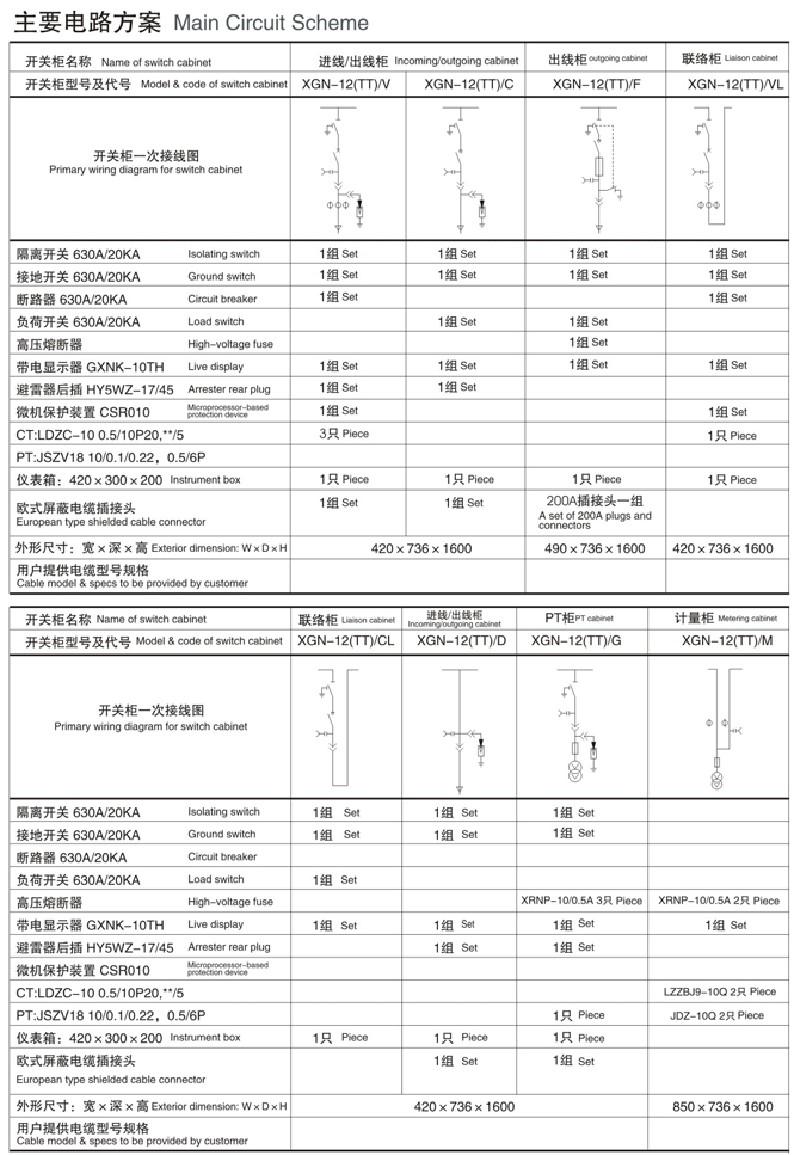

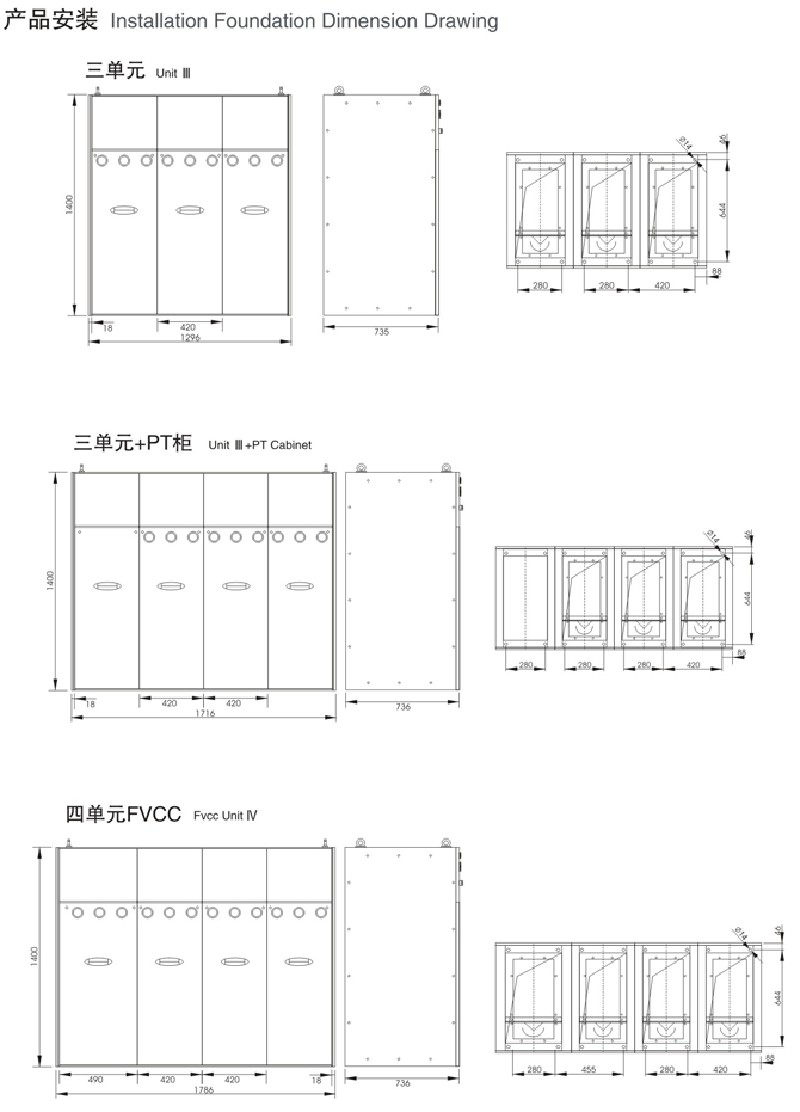

XGN-12（TT）是一種智能環保型開關設備。是配電自動化系統的一個重要組成部分。XGN-12（TT）型開關設備主要有三種功能單元，即V單元{斷 路器單元)，c單元(負荷開關單元)，F單元(組合電器單元)。當系統要求配置多個單元時，可以在左右側任意擴展，根據不同的設計方案任意排列，實現不同 的配置要求。

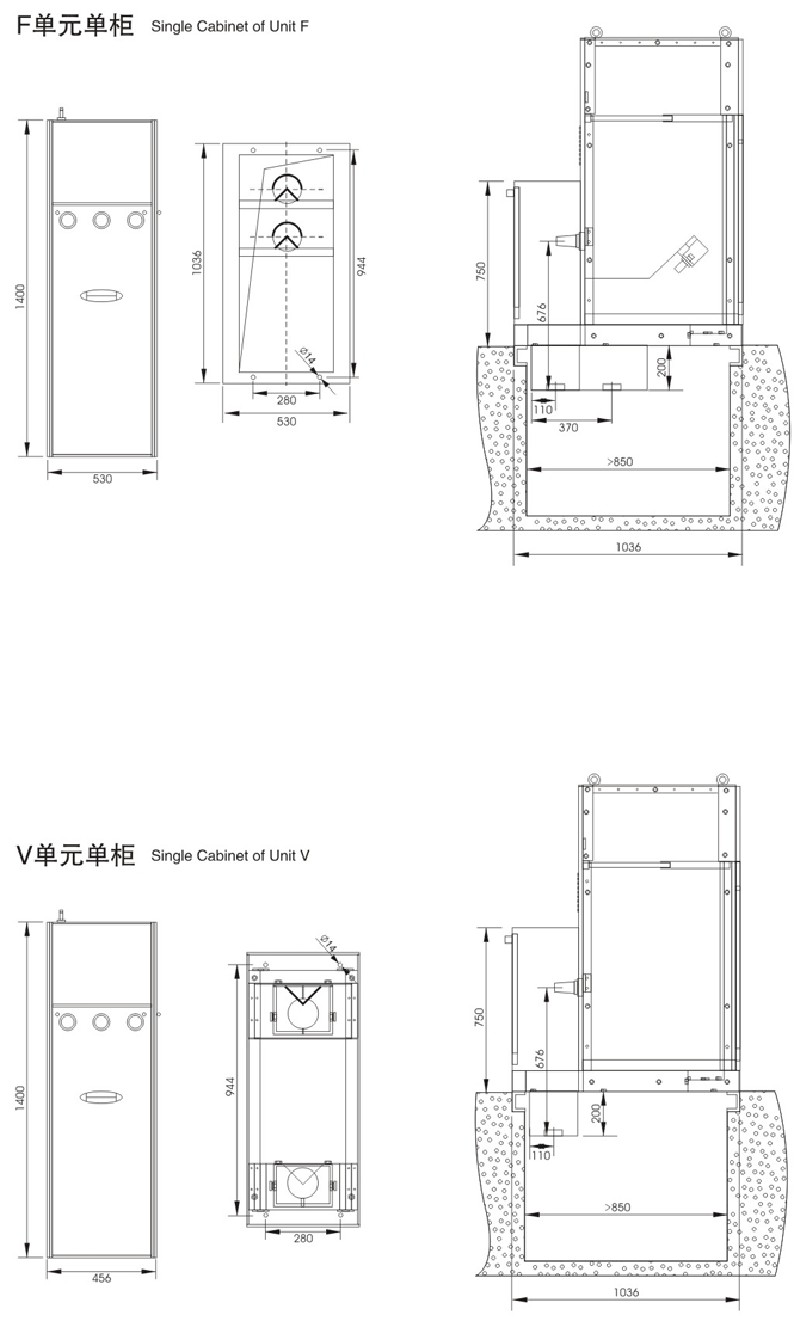

每個單元在結構上分為儀表室、操作機構、一次電路三個部分。儀表室可配微機保護(智能控制器)和其它表計；操作機構為專用彈操機構，也可配加電動操作機構：一次電路采用APG自動凝膠工藝．將母線、隔離開關和滅弧室完全固封在環氧樹脂中．并有專用接頭和母線相連。

XGN-12（TT）型固體絕緣開關設備具有結構緊湊、全絕緣、長壽命、免維護、占用空間小、安全可靠、不受環境影響等優點．廣泛應用于工業殛民用的環網 和終端供電．特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。

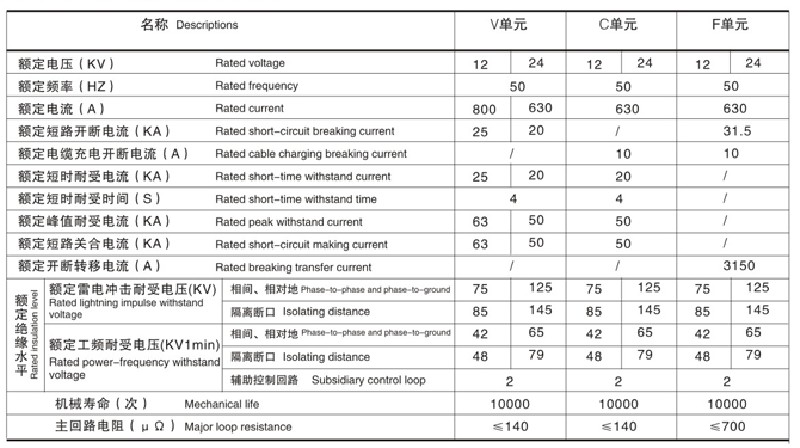

使用環境

·海拔高度：≤5000米

·適應環境溫度：-45℃～+45℃

·最高日平均氣溫：+40℃，最高年平均氣溫+35℃

·風速：不大于34m／s

·空氣相對濕度：≤95％(+25℃)

·地面傾斜度：≤5℃

·地震烈度：不超過8度

·安裝地點無火災、爆炸危險、化學性腐蝕殛劇烈震動

●性能優異的環氧樹脂

XGN-12(TT)型固體絕緣全封閉開關設備室采用特殊環氧樹脂作絕緣材料而生產出來的。這種環氧樹脂有優異的性能：

●具有優異的電絕緣性能。

介電強度：20～30KV／mm

體積電阻率：(P v)t x10t3～150 m

介質損耗角正切：(tg 5)<0 004(50Hz)

1、耐熱可達200℃以上，在高溫下也有良好的絕緣性能；

2、化學性能穩定，具有優異的耐堿性、耐酸性和耐溶劑性和良好的抗溫度老化、抗輻射老化性能；

3、導熱系數為80x 10-2～1 00×10-2W／m k。易于熱量發散：

4、對各種物質均有很高的粘結力，分子結構緊密，機械強度高，對開關設備有很好的保護作用；

5、固化收縮率小，一般為1％～2％；線脹系數也很小．一般為6x 10—5／℃。所以開關尺寸穩定，內應力小，任何時候不會開裂。

●真正環保的綠色開關設備

●獨特的開關結構

1、不僅主開關可選配電動操作。隔離開關和接地開關也可選配電動操作。有力支持配網自動化和智能化：

2、帶電部件全部密封設計，完整實現全絕緣、全密封結構，防護等級為lP67，短時浸泡在水中也能正常工作

3、可以十分清晰地從觀察窗分相觀看開關的分臺位置；

4、模塊化設計和分相設計，使單元組合和回路擴展更加方便，絕緣性能更為優良；

5、無SF6氣體絕緣。永無污染．完全徹底的環保結構：

6、巧妙的機械聯鎖和電氣聯鎖，滿足五防要求，確保人身設備安全；

7、精美的外形，柔和協調的色彩．給用戶美的享受。

●完善的安全性能

1、固體絕緣開關設備完全取消SF6應用，避免了SF6環網柜園氣體壓力不足造成絕緣性能和滅弧能力下降所引發的爆炸事故。

2、采用具有防爆性能的真空滅弧室，固體絕緣層對開關具有進一步防護作用，確保設備和人員安全。

3、模塊化的相間隔離結構。完全避免了相問短路或多回路短路而引起的事故。

4、回路主開關、隔離開關、接地開關盒柜門之間的“五防聯鎖”，保證了檢修維護人員安全。

5、通過官場窗可十分清楚看到開關各相的分合位置．增強了運行和檢修的安全。

6、環氧樹脂的高玻璃化溫度確保了環氧樹脂與硅橡膠在高溫下絕緣能力不會下降。

7、環氧水質絕緣層與開關一次導體間采用柔一眭填充物．消除熱脹冷縮引起的應力。避免了產生裂縫。

8、在操作機構內采用全齒輪傳動．提高了操作機構的可靠一眭。

9、固體絕緣開關的防護等級達到IP67，浸泡在水中也能正常運行。

1 0、開關位置指示安裝于操作主軸上，增強了指示正確。
